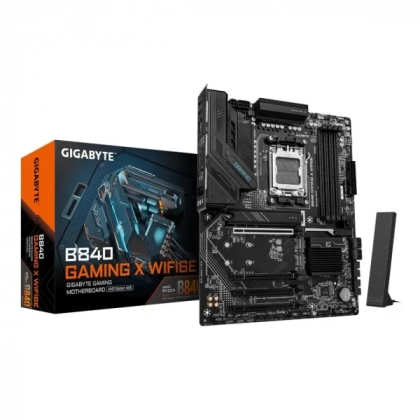

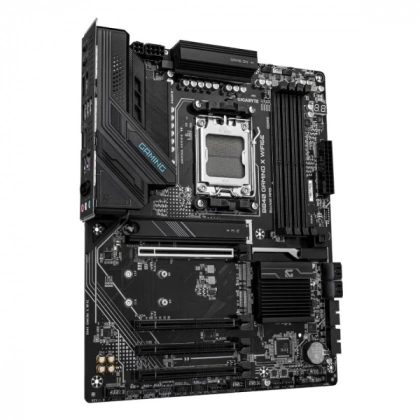

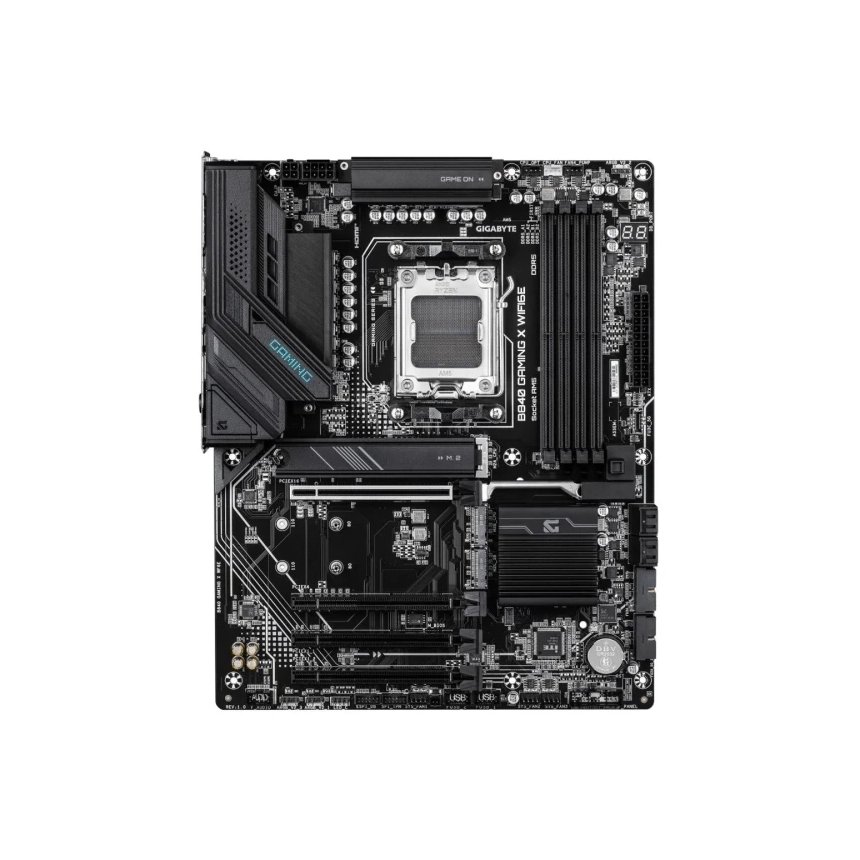

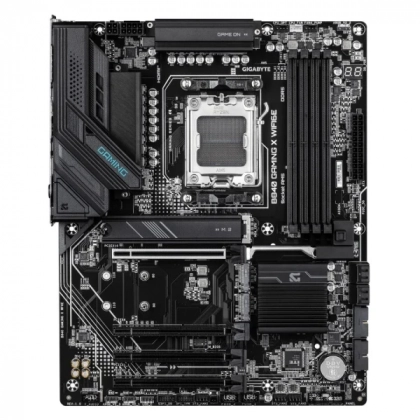

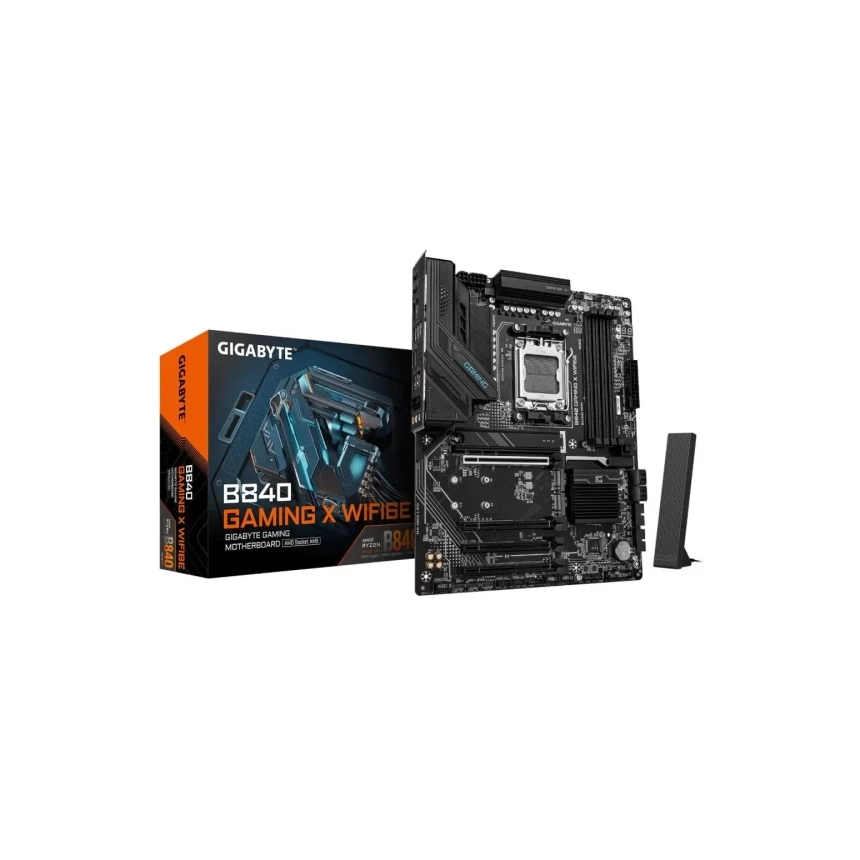

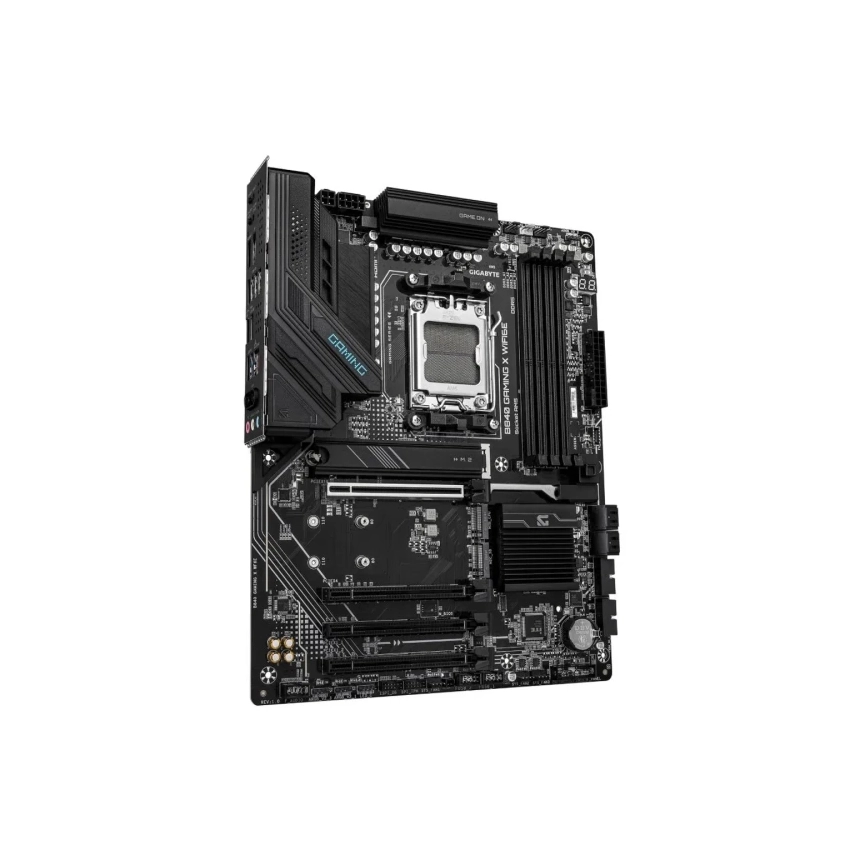

Matična ploča AM5 Gigabyte B840 GAMING XWF6E 1.0

Podrška za GIGABYTE Control Center (GCC)Dostupne aplikacije u okviru GCC mogu se razlikovati u zavisnosti od modela matične ploče. Podržane funkcije svake aplikacije takođe mogu varirati u zavisnosti od specifikacija matične ploče.

Podrška za Q-FlashPodrška za Q-Flash PlusPodrška za Smart Backup

I/O kontroler: iTE I/O kontrolerski čip

H/W nadzorDetekcija naponaDetekcija temperatureDetekcija brzine ventilatoraDetekcija protoka vodenog hlađenjaUpozorenje na kvar ventilatoraKontrola brzine ventilatora

Podrška za funkciju kontrole brzine ventilatora (pumpe) zavisi od ventilatora (pumpe) koji se koristi.

AMD Socket AM5, podrška za:AMD Ryzen 9000 Series procesoreAMD Ryzen 8000 Series procesoreAMD Ryzen 7000 Series procesore

4 x DDR5 DIMM slota, maksimalni kapacitet 256 GB (64 GB po modulu).Podržane brzine memorije: 8200(OC) / 8000(OC) / 7950(OC) / 7900(OC) / 7800(OC) / 7600(OC) / 7400(OC) / 7200(OC) / 7000(OC) / 6800(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800(OC) / 5600(OC) / 5200 / 4800 / 4400 MT/sDual channel arhitektura memorije.Podržani Non-ECC un-buffered DIMM moduli (1Rx8 / 2Rx8 / 1Rx16)Podržani AMD EXPO i Intel XMP memorijski profili.CPU i memorijska konfiguracija utiču na podržane tipove memorije, brzine i broj modula.

1 x PCI Express x16 slot (PCIEX16), integrisan u CPU:AMD Ryzen 9000 / 7000 Series procesori podržavaju PCIe 4.0 x16 režimAMD Ryzen 8000 Series – Phoenix 1 procesori podržavaju PCIe 4.0 x8 režimAMD Ryzen 8000 Series – Phoenix 2 procesori podržavaju PCIe 4.0 x4 režim

PCIEX16 slot može podržavati samo grafičku kartu ili NVMe SSD. Ako se ugrađuje samo jedna grafička karta, potrebno ju je instalirati u PCIEX16 slot.

Chipset:1 x PCI Express x16 slot, podržava PCIe 3.0 i radi u x4 režimu (PCIEX4)2 x PCI Express x16 slota, podržavaju PCIe 3.0 i rade u x1 režimu (PCIEX1_1, PCIEX1_2)

PCIEX4 slot deli propusni opseg sa PCIEX1_1 i PCIEX1_2 slotovima. Kada je PCIEX1_1 ili PCIEX1_2 slot zauzet, PCIEX4 slot radi do x2 režima.

1 x M.2 konektor (M2A_CPU), integrisan u CPU, podržava Socket 3, M key, tip 25110/22110/2580/2280 SSD-ove:AMD Ryzen 9000/7000 Series procesori podržavaju PCIe 4.0 x4/x2 SSD-oveAMD Ryzen 8000 Series – Phoenix 1 procesori podržavaju PCIe 4.0 x4/x2 SSD-oveAMD Ryzen 8000 Series – Phoenix 2 procesori podržavaju PCIe 4.0 x4/x2 SSD-ove

1 x M.2 konektor (M2B_CPU), integrisan u CPU, podržava Socket 3, M key, tip 25110/22110/2580/2280 SSD-ove:AMD Ryzen 9000/7000 Series procesori podržavaju PCIe 4.0 x4/x2 SSD-oveAMD Ryzen 8000 Series – Phoenix 1 procesori podržavaju PCIe 4.0 x4/x2 SSD-oveAMD Ryzen 8000 Series – Phoenix 2 procesori podržavaju PCIe 4.0 x2 SSD-ove

1 x M.2 konektor (M2C_SB), integrisan u chipset, podržava Socket 3, M key, tip 25110/22110/2580/2280 PCIe 3.0 x4/x2 SSD-ove

4 x SATA 6Gb/s konektora

Podrška za RAID 0, RAID 1, RAID 5 i RAID 10 za NVMe SSD uređaje

RAID 5 je dostupan samo sa AMD Ryzen 9000 Series procesorima.

Podrška za RAID 0, RAID 1 i RAID 10 za SATA uređaje za skladištenje podataka

LANRealtek 2.5GbE LAN čip (2.5 Gbps/1 Gbps/100 Mbps)Wireless i BluetoothRealtek Wi-Fi 6E RTL8852CEWi-Fi a/b/g/n/ac/ax, podržava 2.4/5/6GHz frekventne opsegeBluetooth 5.3Podrška za 11ax 160MHz bežični standardStvarna brzina prenosa može da varira u zavisnosti od okruženja i opreme.

Realtek Audio CODECHigh Definition Audio2/4/5.1/7.1-channel

CPU:1 x USB-C port na zadnjem panelu, sa USB 3.2 Gen 2 podrškom2 x USB 3.2 Gen 1 porta na zadnjem paneluCPU + USB 2.0 Hub:4 x USB 2.0/1.1 porta na zadnjem paneluChipset:1 x USB 3.2 Gen 2 USB-A port (crveni) na zadnjem panelu1 x USB-C port sa USB 3.2 Gen 1 podrškom, dostupan preko internog USB hedera4 x USB 2.0/1.1 porta dostupna preko internog USB hederaChipset + USB 3.2 Gen 1 Hub:4 x USB 3.2 Gen 1 porta dostupna preko internog USB hedera

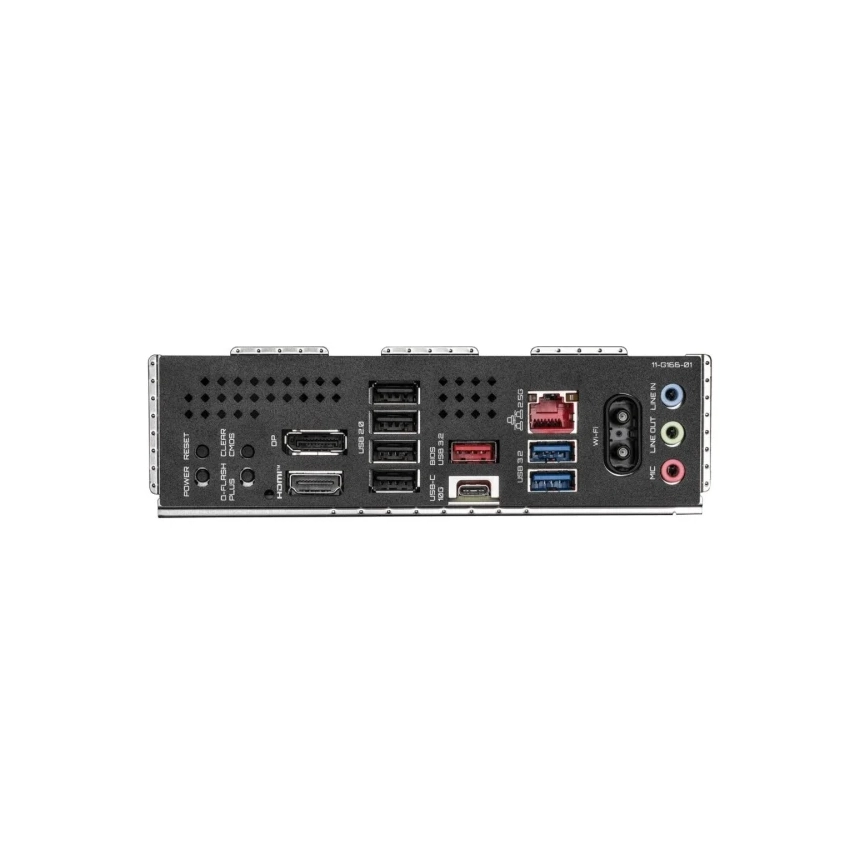

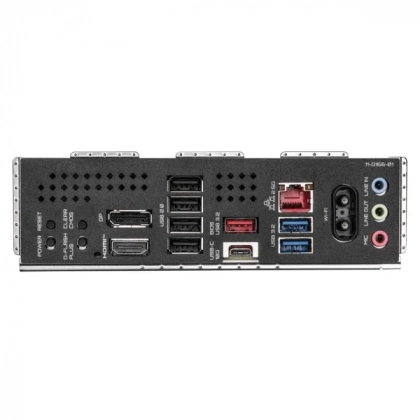

1 x USB-C 3.2 Gen 2 port1 x USB-A 3.2 Gen 2 port2 x USB-A 3.2 Gen 1 port4 x USB-A 2.0/1.1 port1 x DisplayPort *1 x HDMI port *1 x Q-Flash Plus dugme1 x Clear CMOS dugme1 x reset dugme1 x power dugme1 x RJ-45 LAN port2 x antena konektor (2T2R)3 x Audio port* Stvarna podrška može varirati u zavisnosti od procesora.

1 x 24-pin ATX glavni naponski konektor1 x 8-pin ATX 12V naponski konektor1 x 4-pin ATX 12V naponski konektor1 x priključak za CPU ventilator1 x priključak za CPU ventilator / pumpu za vodeno hlađenje3 x priključka za sistemske ventilatore1 x priključak za sistemski ventilator / pumpu za vodeno hlađenje3 x Addressable RGB Gen2 LED headera1 x RGB LED header3 x M.2 Socket 3 konektora4 x SATA 6Gb/s konektora1 x header za prednji panel1 x audio header za prednji panel1 x USB Type-C header sa podrškom za USB 3.2 Gen 12 x USB 3.2 Gen 1 headera2 x USB 2.0/1.1 headera1 x Trusted Platform Module header (samo za GC-TPM2.0 SPI V2 modul)1 x reset jumper1 x Clear CMOS jumper

1 x 256 Mbit flashLicencirani AMI UEFI BIOSPnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
